Integrando l'ottima guida sullo smontaggio dell'HP DV8 Pavilion di insidemylaptop, nel seguito verrà mostrato come smontare i componenti del display per sostituire il cavo video interno in seguito all'usura dello stesso. La guida può essere utilizzata anche per sostituire gli altri componenti (webcam-microfono, inverter, antenna wireless).
La guida presuppone che si sia arrivati allo STEP 21 (separazione del display dal resto del notebook) del tutorial di insidemylaptop e sarà supportata da foto e screenshot del Service Manual ufficiale di HP. Potete cliccare sulle figure per ingrandirle.
fig.1
Tra i componenti visibili nell'immagine sarà sostituito il cavo video 2c perché dopo molti anni provoca sfarfallamento dello schermo e spegnimento dovuto a lesioni interne al cavo nei pressi dello snodo dello schermo (lo schermo si accende e si spegne schiacciando il cavo).
I componenti per questi pc ormai datati sono praticamente introvabili e nel mio caso sono riuscito a trovarlo su ebay pagandolo circa 36 euro e importandolo dal Regno Unito. In fig.2 il cavo video per l'HP Pavilion DV8 1010el (serie 1000).
fig.2
1. Dopo lo STEP 21 del tutorial di insidemylaptop il display si presenterà così:
fig.3
2. Rimuoviamo gli adesivi indicati con il numero 1 nella figura 4 e svitiamo le 4 viti
fig.4
fig.5
3. Capovolgiamo il display (
fig.5) e con l'ausilio dei kit di rimozione quali palette e pick-up sganciamo la back cover in plastica dalla cornice del display (
fig.6) facendo attenzione a non piegare troppo la plastica prima di aver sganciato la cover tutta intorno alla cornice del display
fig.6
fig.8
4. Quando la back cover sarà completamente sganciata spostatela leggermente (fig.8) per scoprire il cavetto che va ad alimentare il led posteriore HP prima di poter separare la backcover dalla cornice del display.
fig.9
fig.10
5. Il cavetto da scollegare è il numero 3 della
figura 9. Nel caso specifico ho trovato il cavetto sotto il coperchio della cerniera quindi ho provveduto a smontarla svitando le 4 viti della
figura 10. Una volta tolto lo sportellino scollegare delicatamente il cavetto visibile nella
fig.11 (prima di essere scollegato) e nella
fig.12 (dopo essere stato scollegato)
fig.11
fig.12
6. Adesso potete separare la
backcover dal display (
fig.13)
fig.13
fig.14
7. La parte posteriore del display si presenterà come visibile in figura 14. Il cavo video è mostrato in fig.15.
fig.15
8. Stacchiamo l'adesivo (n.1 fig.16) che mantiene la parte alta del cablaggio fissata per non scollegarsi con gli urti.
Una volta sollevato l'adesivo scolleghiamo il cablaggio di colore giallo. Evidenziato con il numero 1 nella fig.17.
Successivamente scolleghiamo anche il cablaggio numero 2 di fig.17 (oppure n. 3 di fig.16) che connette il display all'inverter. Scollegare il cavo esercitando una lieve pressione sulla plastica prima dal lato destro e poi dal sinistro fino a quando non si sarà allentato e potrà essere scollegato. Non usare troppa forza o si rischia di danneggiare la porta dell'inverter.
fig. 16
fig. 17
9. Sostituiamo il cavo video con il nuovo e ricolleghiamo i cablaggi
1 e
2 della
fig.17. Completata questa operazione facciamo passare i cavi vicino allo snodo del display, secondo quando mostrato dalla
figura 18, prima di richiudere lo sportellino rimosso allo
step 5 di questa guida.
fig.18
9-bis. Qualora aveste bisogno di sostituire la webcam potete procedere ora, prima della chiusura del coperchio della cerniera.
Svitare la vite numero 1 (fig.19), sollevare la webcam dall'allogiamento e scollegare il cablaggio (visibile in fig.20) aiutandosi con un cacciavite allentandolo leggermente a destra e poi a sinistra fino a quando sarà libero di uscire. Attenzione: non tirare il cavo per estrarlo o potreste danneggiarlo.
Sostituite la webcam e il relativo cavo con i nuovi.
fig.19
fig.20
10. Potete adesso procedere con il riassemblaggio del display ripercorrendo a ritroso i passaggi dal numero 1 al 6 di questa guida. Non dimenticate di ricollegare il led posteriore HP prima di riagganciare il coperchio posteriore alla cornice del display (step 5).
In fig.21 il risultato finale.
fig.21
Approfondimento:

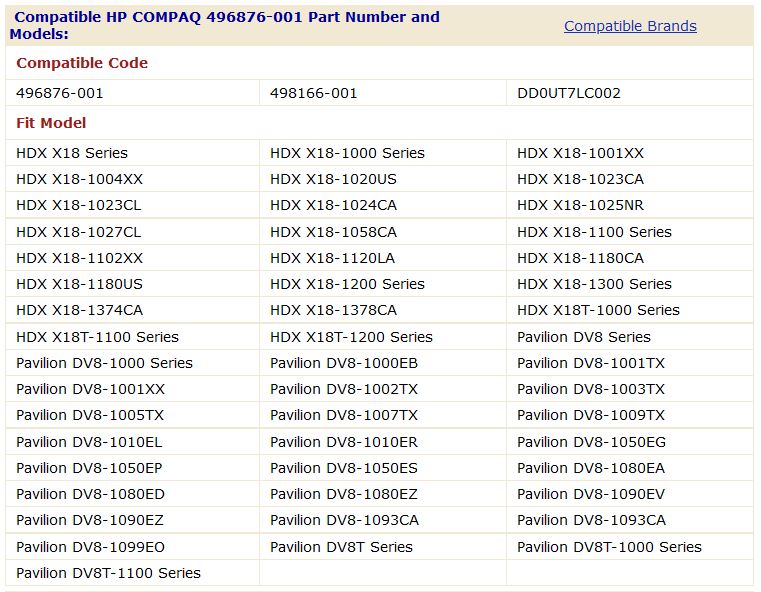

In fig.22 potete controllare le compatibilità del cavo con codice ricambio 496876-001 secondo il Service Manual HP. Nel mio caso ho acquistato un cavo codice DD0UT7LC002 (che potete vedere nella terza colonna) ed ho avuto una perfetta compatibilità con il mio vecchio cavo.
La sorgente della tabella di compatibilità è il sito
battery-adapter. Specifico che ho acquistato il cavo su ebay quindi non su questo sito.
fig.22
